一、產品概述:
WEW-1000B型微機屏顯液壓式萬能試驗機主機采用油缸下置式主機結構,主要用于金屬材料、非金屬材料、產品零件、部件、結構件,標準件的拉伸、壓縮、彎曲等力學性能試驗。
本系列液壓萬能試驗機若增配環境裝置還可做該環境下的材料拉伸、壓縮及彎曲試驗。例如:高溫拉伸、低溫拉伸、壓縮等試驗。
適用于鋼鐵、冶金、建筑建材、質檢中心、水利水電、公路橋梁、科研院所,大專院校力學等廠礦企業和檢測科研機構。
二. 適用的試驗方法標準
試驗操作和數據處理滿足GB/T228《金屬材料室溫拉伸試驗方法》,GB/T7314《金屬材料室溫壓縮試驗方法》,GB/T232《金屬材料彎曲試驗方法》等上百個標準要求。并可根據客戶需求配置滿足不同標準的數據處理方法。
三、產品介紹
1 主機

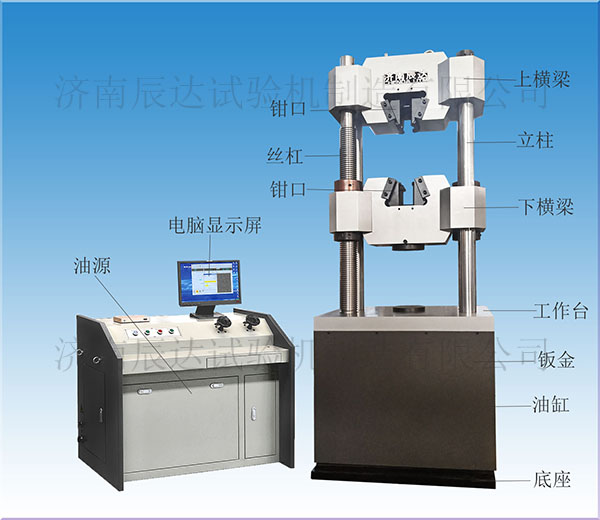

主機采用油缸下置式主機,拉伸空間位于主機的上方,壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。整機如圖(宣傳圖片,僅供參考)
2 傳動系統
中橫梁升降采用電機鏈輪帶動橫梁移動,調整中橫梁的空間位置,實現拉伸、壓縮空間的調整。
3 液壓系統
油箱內的液壓油通過電機帶動高壓泵進入油路,流經單向閥、高壓濾油器、壓差閥組,進入油缸。手動閥控制進入油缸的流量,實現試驗加載。
4.電氣測控系統:
(1)核心部件均采用進口原器件,性能穩定。
(2)具有過載、過流、過壓、位移上下限位等保護功能。
(3)內置式插卡式數據采集系統,實現試驗力、試樣變形和橫梁位移等參量的數據采集。
(4)電氣控制線路參照國際標準,符合國家試驗機電氣標準,抗干擾能力強,保證了控制器的穩定性,實驗數據準確性。
四、主要性能技術指標
序號
項 目 名 稱
參 數
1
最大試驗力kN
1000
2
試驗力示值相對誤差
≤示值的±1%
3
試驗力測量范圍
最大試驗力的2%~100%
4
夾緊方式
液壓夾緊
5
圓試樣夾持直徑范圍mm
Φ6~Φ40
6
扁試樣夾持厚度范圍mm
0~30
7
扁試樣夾持寬度mm
80
8
最大拉伸試驗空間mm
620
9
最大壓縮試驗空間mm
550
10
控制柜外形尺寸mm
1200×620×850
11
主機外形尺寸mm
900×660×2400
12
電機功率kW
2.5
13
主機質量kg
3500
14
立柱凈間距
580
15
上下壓盤尺寸mm
202*202
16
彎曲支棍間距mm
400
17
彎曲支棍寬度mm
140
18
容許彎曲度mm
100
19
最大活塞行程mm
200
23
活塞最大移動速度mm/min
約80
24
試驗空間調整速度mm/min
約150
