詳解電子引伸計(今日/更新)

更新時間:2022-07-07 17:15:18點擊數:

電子引伸計是測量試件受力變形的傳感器,應變片式的引伸計由于原理簡單、安裝方便,是廣泛使用的一種類型。電子引伸計按測量對象,可分為軸向引伸計、橫向引伸計、夾式引伸計。下面大家跟著小編一起來詳解電子引伸計吧。

詳解電子引伸計(今日/更新)

電子引伸計分類

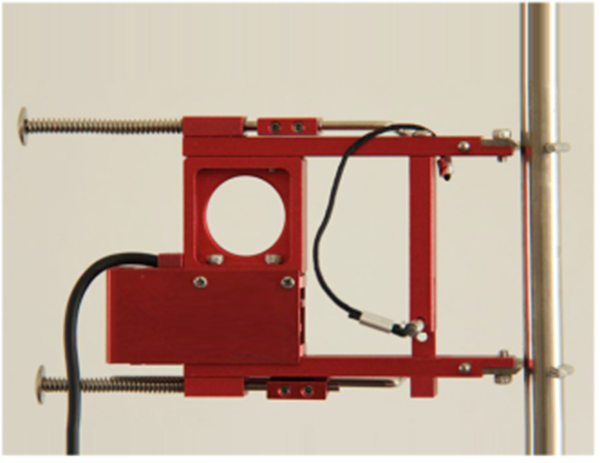

軸向引伸計

引伸計結構及工作原理 :應變片、變形傳遞桿、彈性元件、限位標距桿、刀刃和夾緊彈簧等。測量變形時, 將引伸計裝卡于試件上, 刀刃與試件接觸而感受兩刀刃間距內的伸長,通過變形桿使彈性元件產生應變, 應變片將其轉換為電阻變化量, 再用適當?shù)臏y量放大電路轉換為電壓信號。

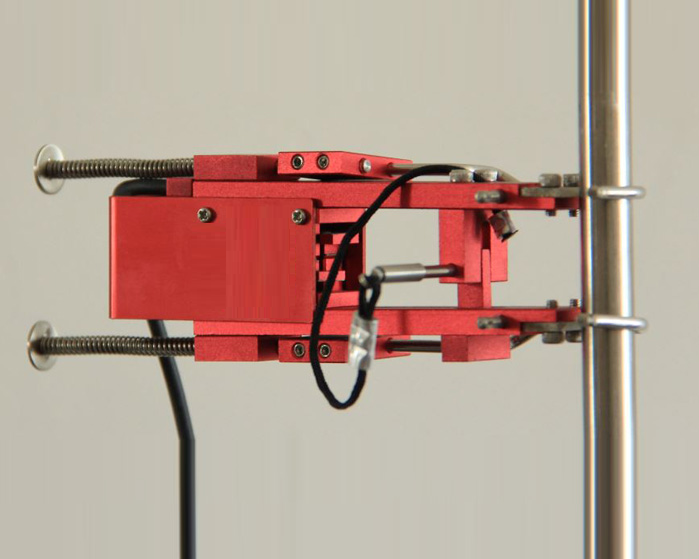

橫向引伸計

用于檢測標準試件徑向收縮變形,泊淞比、它與軸向引伸計配合用來測定泊松比μ,它將徑向變形(或橫向某一方向的變形)變換成電量,再通過二次儀表測量、記錄或控制另一設備。

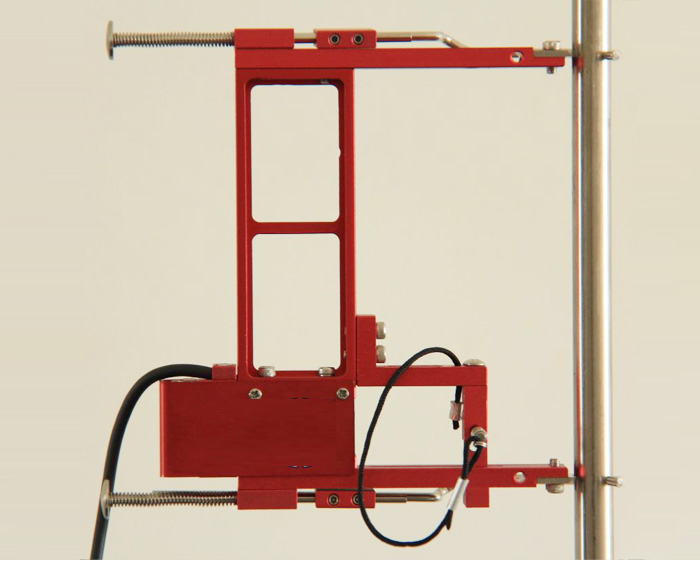

夾式引伸計

用于檢測裂紋張開位移。夾式引伸計是斷裂力學實驗中最常用的儀器之一,它較多用在測定材料斷裂韌性實驗中。 精度高,安裝方便、操作簡單。試件斷裂時引伸計能自動脫離試件,適合靜、動變形測量。

詳解電子引伸計(今日/更新)

電子引伸計使用方法

1、對于引伸計,首先將定位銷插入定位孔內;

2、用兩個手指夾住引伸計上下端部,將上下刀口中點接觸試件(試件測量部位),用彈簧卡或皮筋分別將引伸計的上下刀口固定在試件上;

3、對于引伸計:取下標距卡;取下定位銷;(切記:實驗前必須檢查,以免造成引伸計損壞)

4、在試驗機控制軟件〖實驗條件選擇〗界面,選擇變形測量方式:選擇曲線跟蹤方式是載荷-變形曲線;

5、引伸計信號顯示調零;

6、根據測量變形的大小選擇放大器衰減檔。一般塑料廠家力量選為1T以下,金屬廠家選10T.銅棒鋁管力量較大。

使用引伸計的注意事項

引伸計必須要在試樣斷裂以前取下,否則將會損壞引伸計。

在取下引伸計以前試驗速度不要太快,取下引伸計以后可以適當加快試驗速度。

引伸計是精密量具,在夾持和取下是要輕拿輕放。

詳解電子引伸計(今日/更新)

電子引伸計在萬能材料試驗機設備的應用

1、適用于金屬、非金屬材料的測試;

2、適用于測量彈性模量E、規定塑性延伸強度Rp、規定總延伸強度Rt、各種延伸率、應變硬化指數n等參數;

3、適用于測量斷裂力學及橫向變形,測量泊松比μ、塑性應變比r、Kic、COD等參數的;

4、適用于測量扭轉切變模量G、規定非比例扭轉應力p

以上就是關于電子引伸計的全部內容了,想了解更多請多關注濟南辰達試驗機廠,如有疑問可以進行留言,會及時回復哦!
